Aktive Laserschutzkabine

Zuverlässiger Schutz bei Laserbearbeitungen

Mehr erfahren

Automobil- &
Zulieferindustrie

Sicherheitstechnik

Produktüberblick

Unsere aktive Laserschutzkabine schützt zuverlässig bei Laserbearbeitungen. Sie verfügt über aktive Sicherheitselemente an allen Seiten, eine bodentiefe Flügeltür mit Überwachung sowie flexible Anschlüsse für Absaugung und Verkabelung. Durch ihre robuste Bauweise und geprüfte Sicherheit ist die Kabine sofort industrietauglich.

Maximale Sicherheit – einfache Integration – hohe Anlagenverfügbarkeit.

Anwendung

  • Laserbearbeitung
  • Schutz sensibler Arbeitsbereiche

Vorteile

  • Aktiver Schutz vor Laserstrahlung

  • Anpassbare Größen und Optionen

  • Robuste, langlebige Bauweise

  • Geprüfte Sicherheit mit CE-Erklärung

Kundenanforderung

Ein Kunde benötigte eine maßgeschneiderte aktive Laserschutzkabine für den sicheren Betrieb
seiner Laserbearbeitungsanlage.

Wichtige Anforderungen:

  • Aktiver Laserschutz an allen Seitenwänden bis mindestens 2 m Höhe
  • Bodentiefe Flügeltür mit aktiver Überwachung und mechanischer Vorbereitung für ein Tür-Interlock
  • Passive Ausführung der Decke, mit vorbereiteter Öffnung für die Integration einer Flowbox
  • Drei bodennahe Kabeldurchführungen für die externe Verkabelung
  • 100 mm Absaugöffnung in Decke oder Seitenwand
  • Optionale Innenraumbeleuchtung vorbereitet
  • Mindesthöhe von 2200 mm (bevorzugt höher)
  • Klare Trennung zwischen Bearbeitungszone und Freistrahl-Optikaufbau (z. B. durch Laserschutzvorhang)

IST-Zustand

Keine aktive Überwachung
der Bearbeitungszone

SOLL-Zustand

Rundum aktive
Laserschutzkabine mit
Laserspy-Sensoren

IST-Zustand

Fehlende sichere Abschottung
zum Freistrahl-Optikbereich

SOLL-Zustand

Bodentiefe, aktive Flügeltür
mit Türüberwachung und
elektrischer Zuhaltung

IST-Zustand

Keine CE-konforme, geprüfte
Sicherheitslösung vorhanden

SOLL-Zustand

CE-konforme Anlage inklusive
unabhängiger
Sicherheitsabnahme

Unsere Lösung

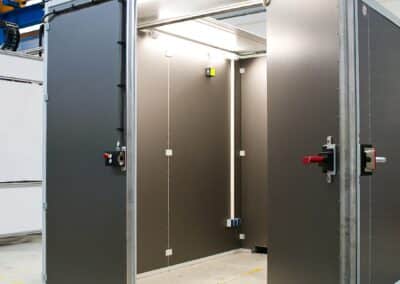

Die von uns entwickelte aktive Laserschutzkabine bietet eine kompakte, sichere und sofort
einsatzbereite Lösung für den industriellen Lasereinsatz.

Highlights:

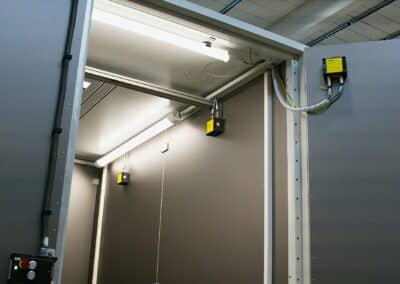

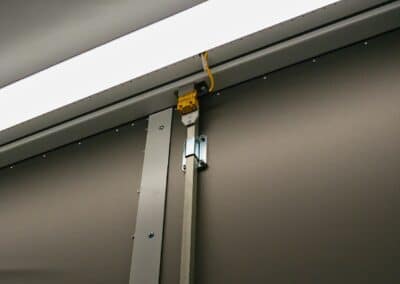

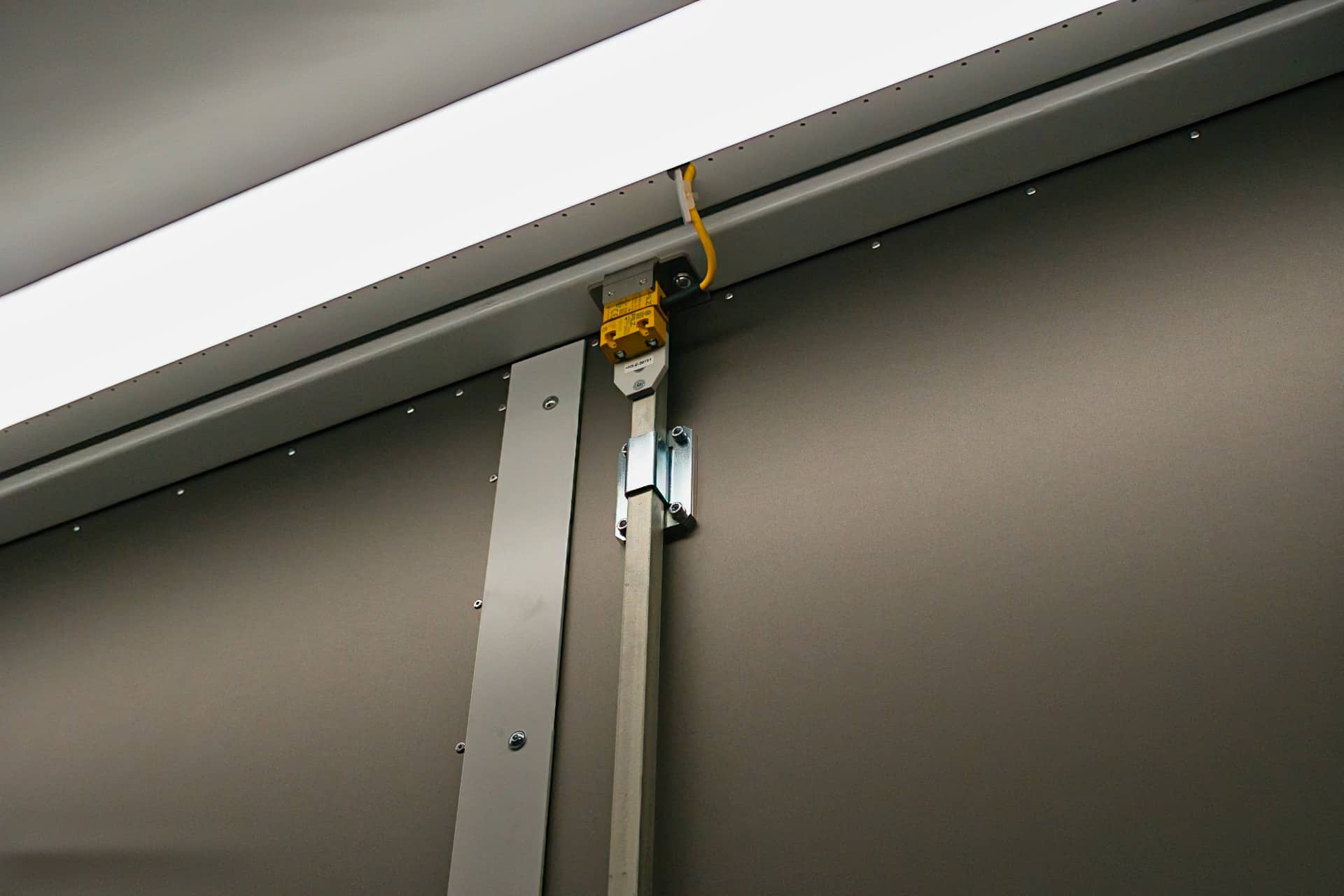

  • Doppelwandige Aluminiumwände mit integrierter aktiver Laserüberwachung (Laserspy)

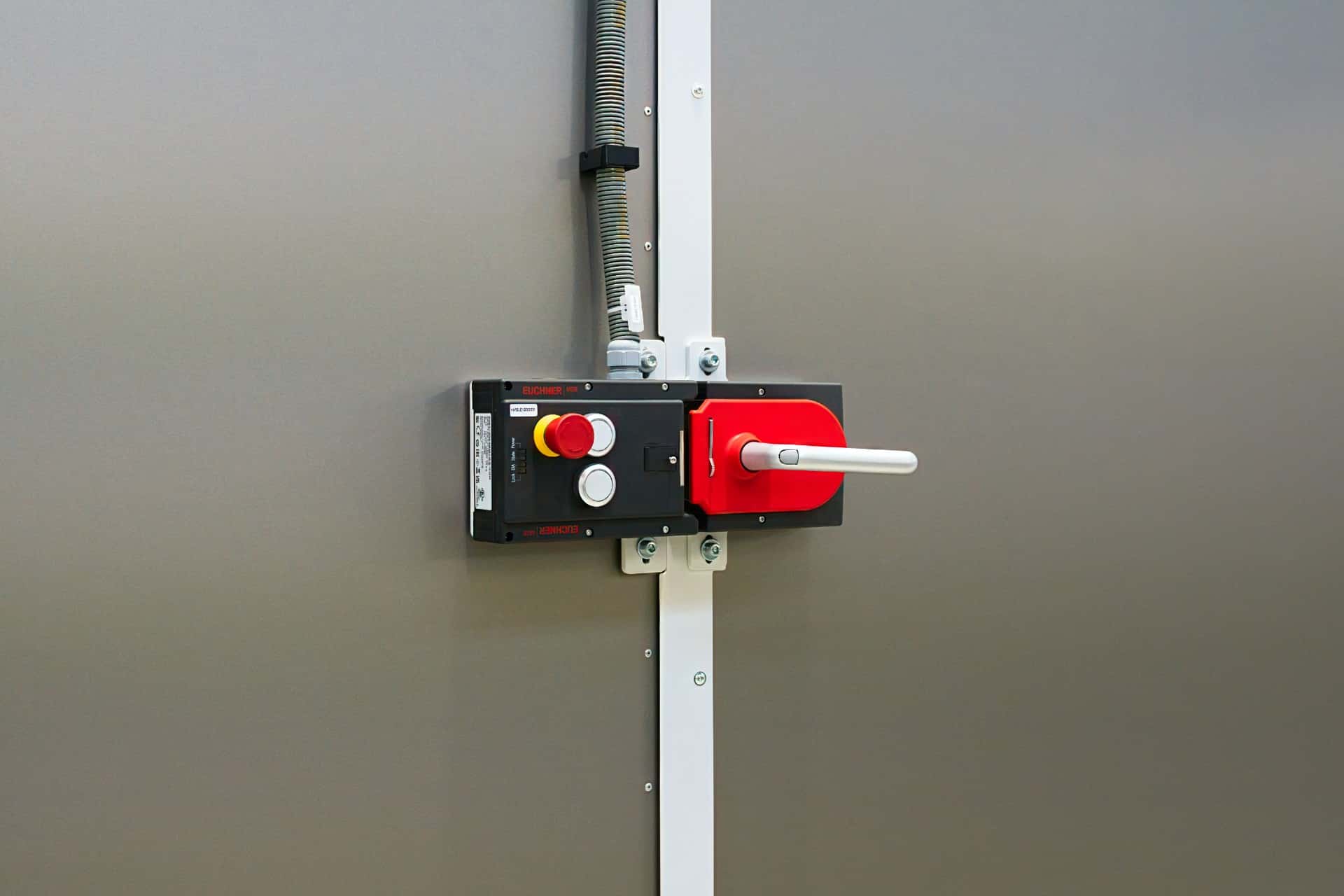

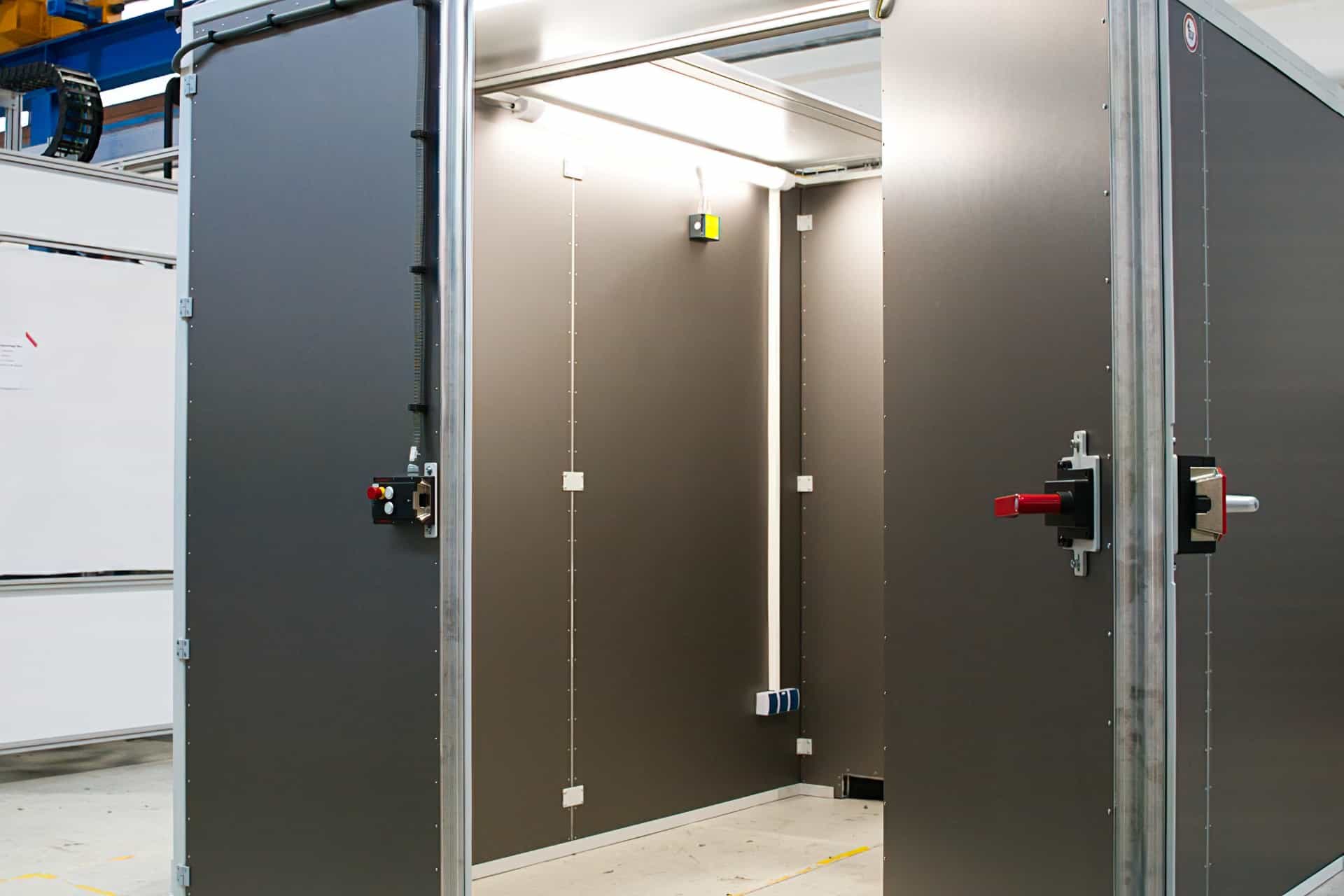

  • Bodentiefe Flügeltür, aktiv gesichert und mit mechanischer Vorbereitung für ein Tür-Interlock
  • Stabiles, passives Dachmodul mit Öffnung zur Integration einer Flowbox

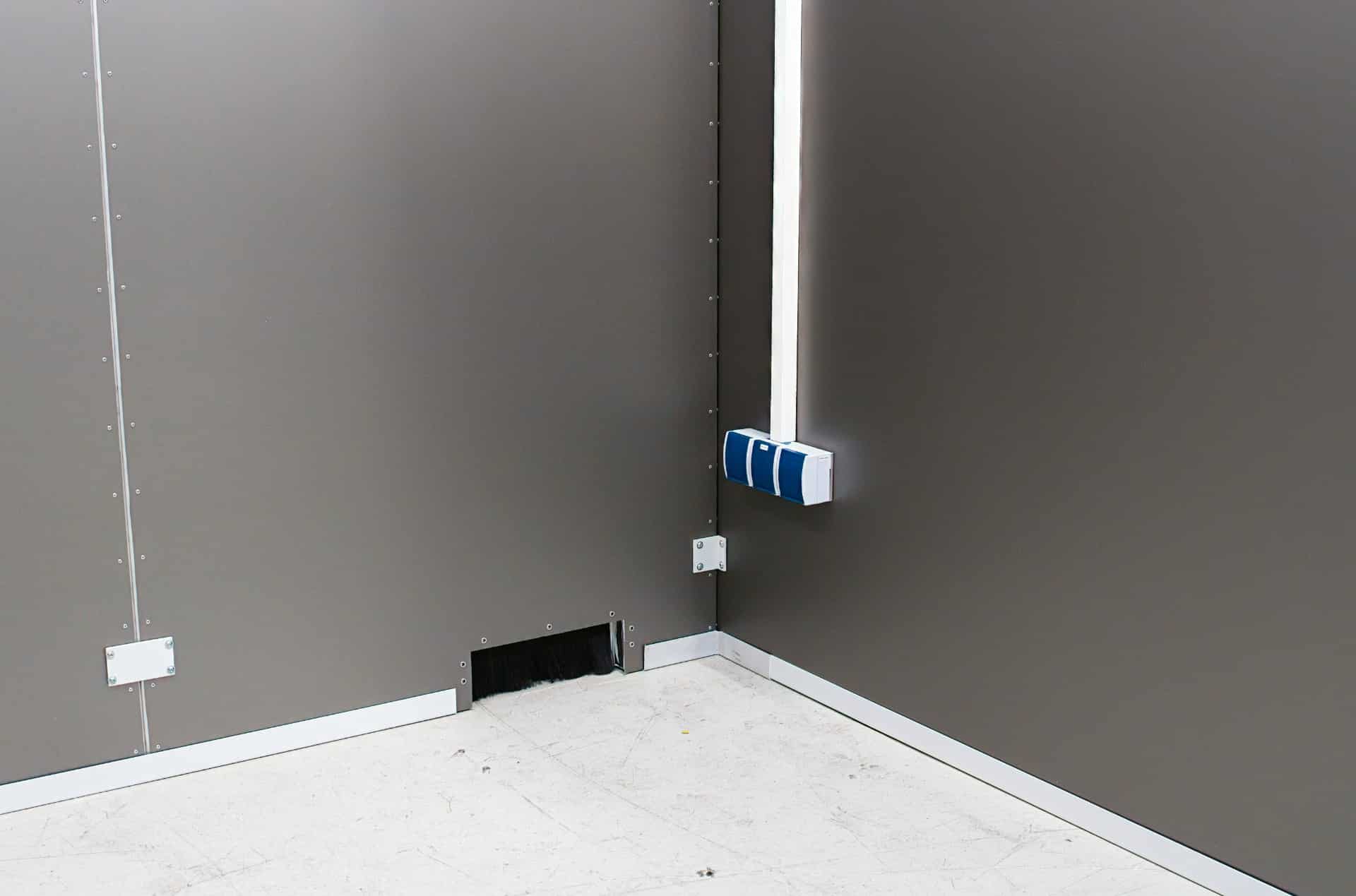

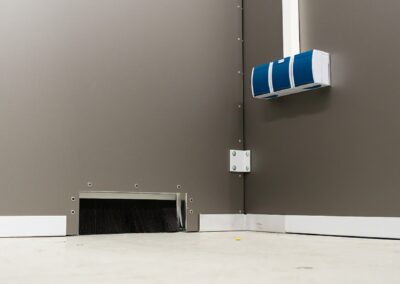

  • Drei bodennahe Kabeldurchführungen sowie vorbereitete Absaugöffnung

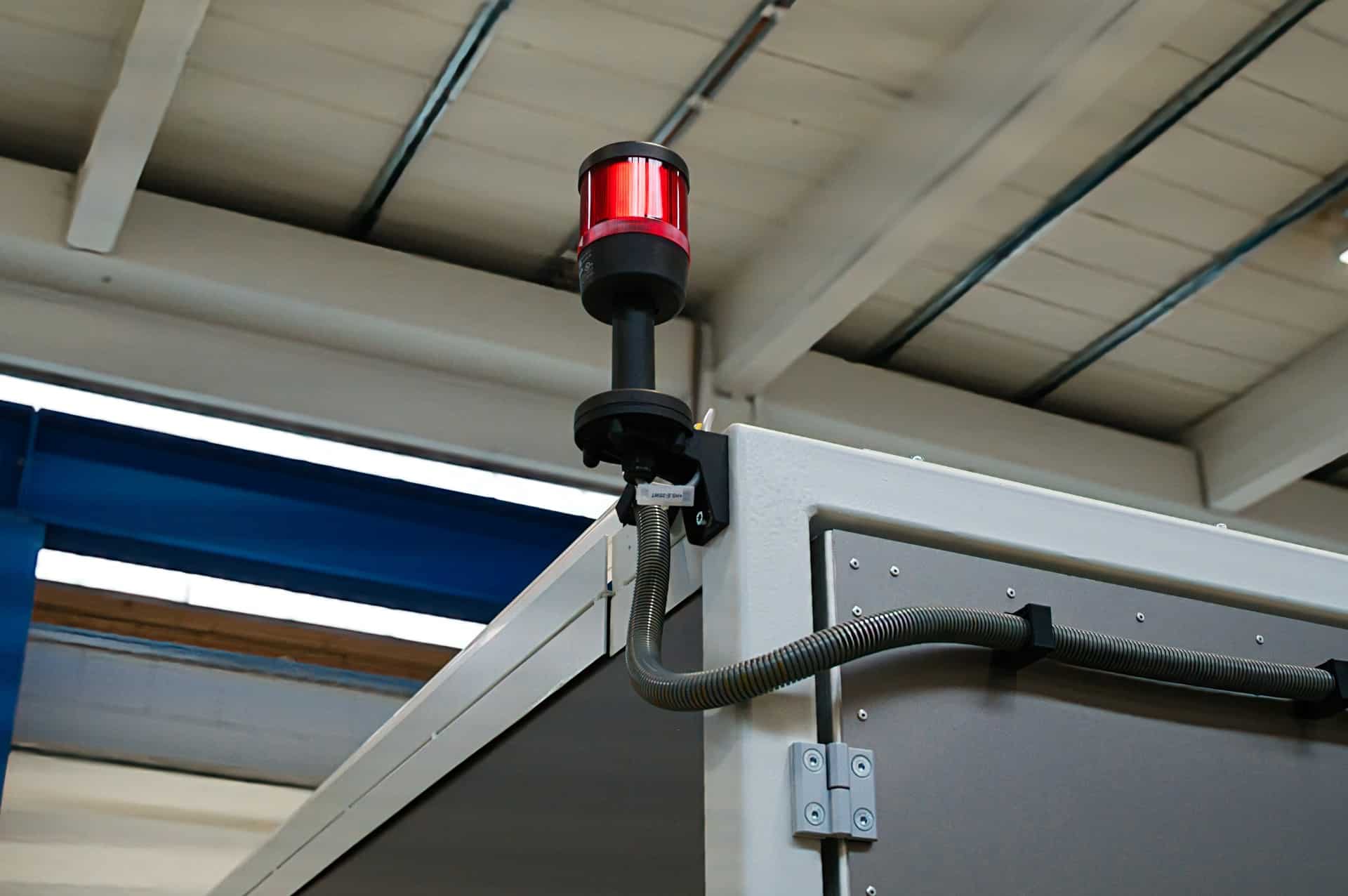

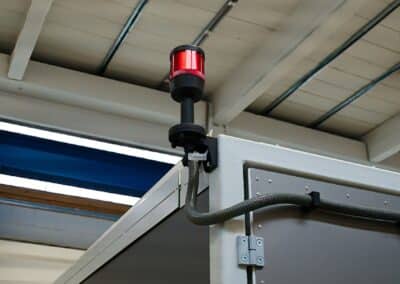

  • Vollständig installierte Elektrik inklusive Steckdosen, Schaltern, Signalampel und Beleuchtung
  • Geprüfte Sicherheit mit CE-Konformität, abgenommen durch einen unabhängigen Sachverständigen

Kabinenmaße: ca. 2200 × 3000 × 2500 mm

Ihr Mehrwert

Mit unserer aktiven Laserschutzkabine erhalten Sie eine sichere, CE-konforme Komplettlösung, die sich schnell in bestehende Produktionsprozesse integrieren lässt und gleichzeitig höchste Arbeitssicherheit bietet.

Sicher – Flexibel – Zukunftssicher

Lassen Sie uns darüber sprechen, wie Sie von unserer

aktiven Laserschutzkabine profitieren können.

6 gute Gründe, für ZARIAN Laserschutzkabinen

Modularer Aufbau

Kundenspezifische Lösungen

Kompakte Baugröße

Schutz für Mensch und Maschine

CE-Konformität

Bestätigte Sicherheit
